Montagehinweis:

Durchsteckmontage

Bohrloch herstellen und reinigen
Dübel durch Bauteil in Bohrloch stecken
Stift bündig einschlagen
Verarbeitungsergebnis kontrollieren

Die Montage ist gemäß der Zulassung durchzuführen!

Einsatzbereiche:

Der Einsatz des Deckennagel beschränkt sich auf die Mehrfachbefestigung von nicht tragenden Systemen in Beton: Verankerung mit Europäischer Technischer Zulassung im gerissenen Beton (Betonzugzone) und im ungerissenen Beton (Betondruckzone).

Deshalb gilt für Befestigungen mit dem Deckennagel folgendes:

der Dübel darf, mit Europäischer Technischer Zulassung, in bewehrtem oder unbewehrtem Normalbeton der Festigkeitsklasse von mindestens C20/25 und höchstens C50/60 nach EN 206-1:2000-12 verwendet werden

der Deckennagel darf nur unter den Bedingungen trockener Innenräume verwendet werden

geeignet für Verankerungen unter vorwiegend ruhender (z.B. Eigengewicht, Einrichtungen, Lagerstoffe) oder quasi-ruhender (z.B. Fassade, Geländer) Belastung

einsetzbar für die Befestigung von leichten Deckenbekleidungen und Unterdecken, Metallprofilen, Lochbändern, Noniusabhängern, Holzleisten, Holzlatten, Kanthölzern, etc.

Länge (mm):	35
Inhalt (st):	100
Marke:	SWG
Prüfzeichen:	ETA Zulassung
Durchmesser (mm):	6
Bohr-Ø (mm):	6
Bohrlochtiefe min (mm):	35
Dübel/Anker mit Rand:	true
Montagetechnik:	Schlagen & Spreizen

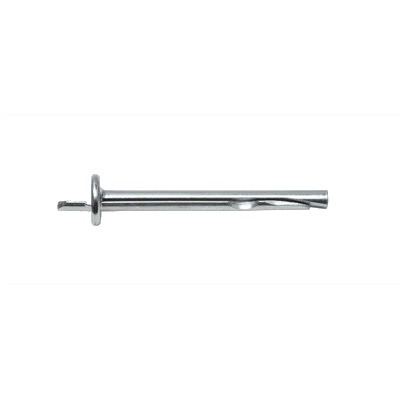

Herstellerbezeichnung:	Deckennagel
Artikelart:	Deckennagel
Hersteller:	SWG
