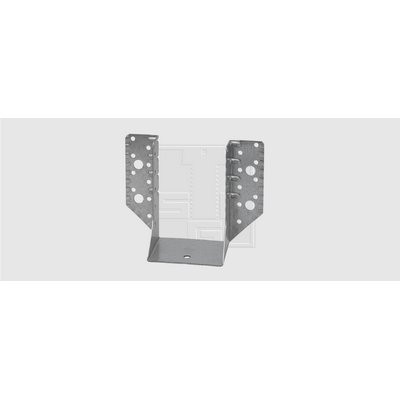

Vorschau: SWG Balkenschuh Aussen vz 120x160x1.5mm

Montagehinweis: Zum Anschluss von Balkenschuhen an Holz- oder Holzwerkstoffen sind Ankernägel... mehr

Menü schließen

Montagehinweis:

Zum Anschluss von Balkenschuhen an Holz- oder Holzwerkstoffen sind Ankernägel (Kammnägel) Ø 4,0 mm zu verwenden.

Die maximale Beanspruchung des Balkenschuhs wird nur mit einer Vollausnagelung erreicht. Eine Teilausnagelung bei reduzierter Beanspruchung ist ebenfalls zulässig.

Die definierte Beanspruchung ist gültig für den dargestellten Montagezustand (siehe Grafik!). Die Anforderungen an Rand- und Zwischenabstände sind gemäß gültiger Norm einzuhalten und dementsprechend ist die Montage gemäß der Zulassung durchzuführen!

Einsatzbereiche:

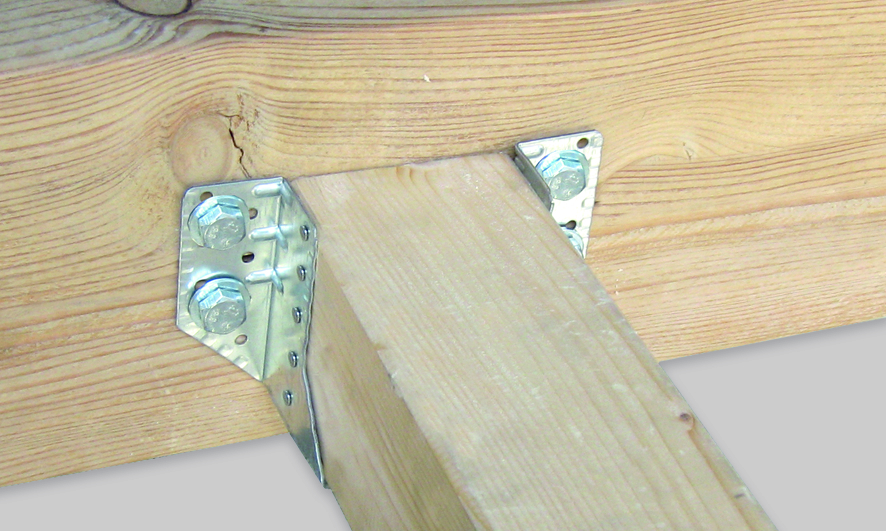

Die Balkenschuhe außen werden für den Anschluss von Nebenträgern an Hauptträgern oder an Stützen verwendet. Hierbei handelt es sich sowohl um die Verbindung von Holzbauteilen untereinander als auch um den Anschluss von Holzbauteilen an Bauteile aus Beton oder Stahl. Oftmals geschieht dies durch so genannte Schraub-/Nagelkombinationen.

Stärke (mm):	1.5
Breite (mm):	120
Marke:	SWG
Höhe (mm):	160
Zulassungen:	ETA-08/0184
Oberflächenbehandlung Eisenwaren:	sendzimierverzinkt
Material Eisenwaren:	Stahl
Anzahl Löcher groß (st):	6
Anzahl Löcher klein (st):	40
Lochung-Ø groß (mm):	11
Lochung-Ø klein (mm):	5
Maß A (mm):	120
Maß B (mm):	160
Artikelart:	Balkenschuhe
Hersteller:	SWG
