Montagehinweis: Zum Anschluss von Balkenschuhen an Holz- oder Holzwerkstoffen sind Ankernägel... mehr

Montagehinweis:

Zum Anschluss von Balkenschuhen an Holz- oder Holzwerkstoffen sind Ankernägel (Kammnägel) Ø 4,0 mm zu verwenden.

Die maximale Beanspruchung des Balkenschuhs wird nur mit einer Vollausnagelung erreicht. Eine Teilausnagelung bei reduzierter Beanspruchung ist ebenfalls zulässig.

Die definierte Beanspruchung ist gültig für den dargestellten Montagezustand (siehe Grafik). Die Anforderungen an Rand- und Zwischenabstände sind gemäß gültiger Normung einzuhalten und dementsprechend ist die Montage gemäß der Zulassung durchzuführen!

Einsatzbereiche:

Die Balkenschuhe innen kommen bei Neben- und Hauptträgerverbindungen oder Verbindungen an Stützen in tragenden Holzkonstruktionen zum Einsatz. Hierbei handelt es sich sowohl um die Verbindung von Holzbauteilen untereinander als auch um den Anschluss von Holzbauteilen an Bauteile aus Beton oder Stahl. Oftmals geschieht dies durch so genannte Schraub-/Nagelkombinationen.

Stärke (mm):	2
Breite (mm):	120
Marke:	SWG
Höhe (mm):	160
Zulassungen:	ETA-09/0021
Oberflächenbehandlung Eisenwaren:	sendzimierverzinkt
Material Eisenwaren:	Stahl
Anzahl Löcher groß (st):	6
Anzahl Löcher klein (st):	42
Lochung-Ø groß (mm):	11
Lochung-Ø klein (mm):	5
Maß A (mm):	120
Maß B (mm):	160

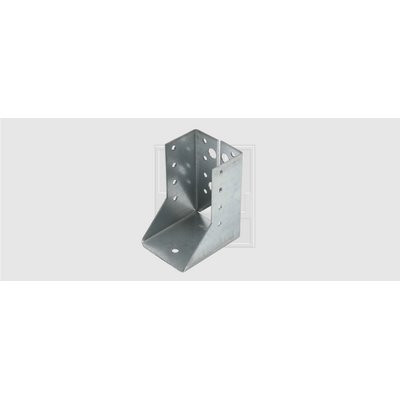

Artikelart:	Balkenschuhe
Hersteller:	SWG
