Montagehinweis:

Zur Befestigung des Winkelverbinders ohne Steg sind Ankernägel (Kammnägel) Ø 4,0 mm gemäß der europäischen Norm EN 14592 zu verwenden. Um eine optimale Ausnutzung der Winkel (sind um die Biegelinie nicht symmetrisch) und Ankernägel (Kammnägel) in den Anschlüssen zu erreichen, die abhebenden Kräften ausgesetzt sind, müssen die Winkelverbinder laut Abbildung angebracht werden.

Die Anzahl und Länge der Ankernägel (Kammnägel) ist gemäß den jeweils auftretenden Belastungen zu wählen. Aus statischen Gründen müssen, je nach Einsatzsituation, zwei Winkelverbinder verwendet werden.

Die Montage ist gemäß der Zulassung durchzuführen!

Einsatzbereiche:

Winkelverbinder (ohne Steg) sind vor allem für Kreuzanschlüsse aus Holz geeignet. Aber auch Anschlüsse an Beton oder Stahl sind unter Verwendung von Bolzen möglich.

Stärke (mm):	3
Breite (mm):	45
Länge (mm):	60
Marke:	SWG
Höhe (mm):	60
Winkel (°):	90
Oberflächenbehandlung Eisenwaren:	sendzimirverzinkt
Material Eisenwaren:	Stahl
Anzahl Löcher groß (st):	2
Anzahl Löcher klein (st):	12
Lochung-Ø groß (mm):	11
Lochung-Ø klein (mm):	5
Maß A (mm):	60
Maß B (mm):	60
Maß C (mm):	45

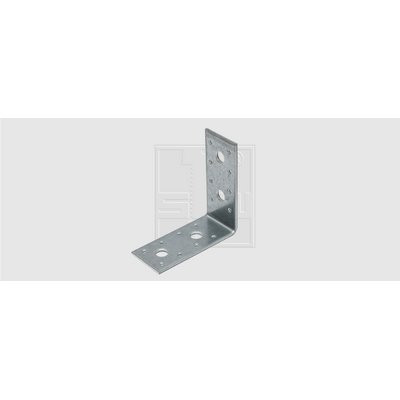

Artikelart:	Winkelverbinder & Sparrenpfettenanker
Hersteller:	SWG
