Montagehinweis:

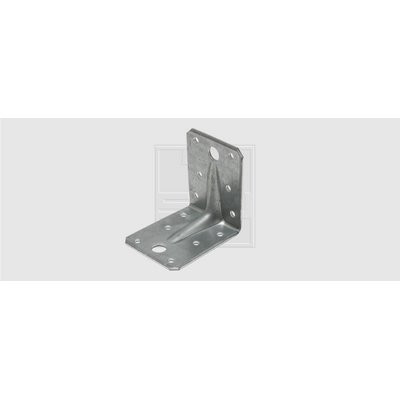

Zur Befestigung des Winkelverbinders mit Steg sind Ankernägel (Kammnägel) Ø 4,0 mm entsprechend EN 14592 zu verwenden. Um eine optimale Ausnutzung der Winkel (sind um die Biegelinie symmetrisch) und Ankernägel (Kammnägel) in den Anschlüssen zu erreichen, die abhebenden Kräften ausgesetzt sind, müssen die Winkelverbinder laut Abbildung angebracht werden.

Beim Anschluss Pfette / Winkelverbinder werden die unteren Nagellöcher nicht ausgenagelt und beim Anschluss Träger / Winkelverbinder sollte so dicht wie möglich an der Biegelinie genagelt werden. Die Anzahl und Länge der Ankernägel (Kammnägel) ist gemäß den jeweils auftretenden Belastungen zu wählen.

Aus statischen Gründen müssen, je nach Einsatzbereich, zwei Winkelverbinder verwendet werden.

Die Montage ist gemäß der Zulassung durchzuführen!

Einsatzbereiche:

Der Winkelverbinder mit Steg kommt vor allem im konstruktiven Holzbau zum Einsatz und ist besonders für Anschlüsse geeignet, die große Kräfte übertragen müssen. Er ermöglicht den einfachen Anschluss von Kopfbändern an Pfetten und Stielen, an Beton oder an Stahl.

Mögliche Verarbeitungsfälle:

Lagesicherung, Aufnahme abhebender Kräfte durch Windsog, Kippsicherung von Sparren auf geneigten Dächern, Stielanschluss auf der Schwelle, Wandriegel an Stützen etc.
