Instrukcja montażu:

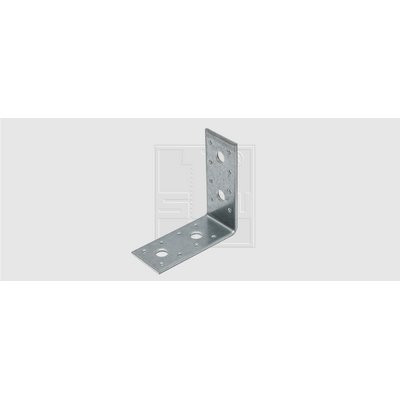

Do mocowania łącznika kątowego bez pręta należy zastosować gwoździe kotwiące (gwoździe grzebieniowe) Ø 4,0 mm zgodnie z normą europejską EN 14592. W celu optymalnego wykorzystania kątowników (nie są symetryczne wokół linii zagięcia) oraz gwoździ kotwiących (gwoździ grzebieniowych) w połączeniach narażonych na działanie sił nośnych, łączniki kątowe należy zamocować w sposób pokazany na ilustracji.

Ilość i długość Gwoździe kotwiące (gwoździe grzebieniowe) należy dobierać odpowiednio do występujących obciążeń. Ze względów statycznych należy zastosować dwa łączniki kątowe, w zależności od sytuacji zastosowania.

Montaż należy wykonać zgodnie z aprobatą!

Obszar zastosowań:

Łączniki kątowe (bez środnika) stosowane są przede wszystkim do połączeń krzyżowych wykonanych z odpowiedniego drewna. Możliwe jest jednak również połączenie z betonem lub stalą za pomocą śrub.

Stärke (mm):	3
Breite (mm):	40
Länge (mm):	90
Marke:	SWG
Höhe (mm):	90
Winkel (°):	90
Oberflächenbehandlung Eisenwaren:	sendzimirverzinkt
Material Eisenwaren:	Stahl
Anzahl Löcher groß (st):	4
Anzahl Löcher klein (st):	16
Lochung-Ø groß (mm):	13
Lochung-Ø klein (mm):	5
Maß A (mm):	90
Maß B (mm):	90
Maß C (mm):	40
Artikelart:	Winkelverbinder & Sparrenpfettenanker
Hersteller:	SWG
