Hohe Präzision im Doppelpack: Baugrube für Neubau des Wohnquartiers „Königsteiner Höfe“ vorbereitet

Das 9000 m² große Areal bietet Platz genug für insgesamt acht Baukörper mit rund 75 Wohnungen mit 7000 m² Wohnfläche sowie mit Praxen, Büros, einem Bistro und einem Biomarkt. Den Anfang dieses ehrgeizigen Projekts machten das Generalunternehmen Köster und der Subunternehmer Höfling Erdbau mit der Erstellung der Baugrube und des Rohbaus, der bereits im Juni 2024 übergeben werden soll.

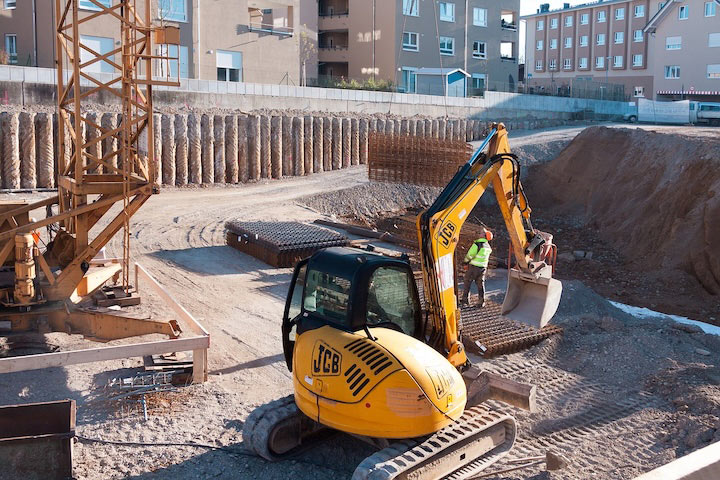

Nach dem Spatenstich Ende Dezember 2022 wurde zunächst die 65.000 m³ große Baugrube hangseitig bis 15 m tief sowie talseitig bis 7 m tief ausgehoben, der Verbau wurde als aufgelöste Bohrpfahlwand errichtet, berichtet Kemroc. Mitte Februar 2023 waren parallel alle 186 die Baugrube umschließenden Bohrpfähle fertiggestellt.

Darauf folgten deren Verankerung und die Auskleidung der Flächen zwischen den einzelnen Bohrpfählen mit Stahlmatten und Spritzbeton. Um dabei Material zu sparen, sollte vorher die Verbauwand geglättet werden. Allerdings wäre das schwierige Gefüge aus Quarzit beim Stemmen oder Reißen mit dem Bagger und entsprechenden Anbauwerkzeugen massiv geschädigt worden. Daher wählte Daniel Korn, Bauleiter beim ausführenden Unternehmen Gerhard Höfling GmbH, eigenen Angaben zufolge ein anderes Bagger-Anbauwerkzeug – nämlich eine Querschneidkopffräse. Nachdem erste Versuche mit einem anderen Fabrikat nicht die gewünschten Resultate brachten, empfahl Enrico Trender, Verkaufsleiter bei Kemroc, dem Unternehmen eine Kombination aus einem 25-Tonnen-Bagger und einer Kemroc-Fräse KR 120 (120 kW), um diese Aufgabe zu lösen.

Die Modellreihe KR von Kemroc umfasst laut Unternehmensangaben19 Querschneidkopffräsen mit Stirnradgetriebe. Sie seien besonders robust und verschleißfest gebaut und dienten als ideale Anbauwerkzeuge für Trägergeräte mit kurzem Ausleger an beengten Einsatzorten, insbesondere im Abbruch und Tunnelbau sowie in Kanal- und Rohrleitungsbau, Betonsanierung, beim Abbau von Weichgesteinen, bei Unterwasserarbeiten und bei Profilierungsarbeiten. Für genau diesen Einsatzzweck mietete Daniel Korn vom Unternehmen Höfling ein Modell KR 120 für den betriebseigenen25-Tonnen-Bagger. Mit dieser Kombination gelang es, das Gefüge aus Quarzit der – früheren – Bodenklassen 6 bis 7 zwischen den Bohrpfählen glatt zu fräsen, um es danach mit Spritzbeton auszukleiden.

Anschließend hatte das ausführende Unternehmen noch die Aufgabe, innerhalb der Baugrube am Fuß der gesamten Verbauwand entlang einen 50 bis 60 cm tiefen und 50 cm breiten Drainagegraben anzulegen. Einmal mit Frästechnik im anliegenden Gestein vertraut geworden, beschloss Daniel Korn laut eigener Aussage, diese Aufgabe mit einer Kombination aus einem 9-Tonnen-Kurzheckbagger und einer Kemroc-Kettenfräse EK 40 (44 kW) zu lösen.

Kettenfräsen der Baureihe EK von Kemroc sind Herstellerangaben zufolge mit einer einzigartigen Fräskette zwischen den seitlichen Schneidköpfen bestückt. Sie würden das Material auf der gesamten Fräsenbreite lösen ohne Unterschnitt oder einen Mittelsteg, der beim Einsatz herkömmlicher Querschneidkopffräsen stehen bleiben würde. Damit öffnen sie Gräben von exakt definierter Breite, betont Kemroc. Die Arbeit damit spare Zeit und bis zu 40 % Energie, wirke baggerschonend und erzeuge ein feinkörniges Fräsgut, welches oftmals an Ort und Stelle beim Verfüllen des Grabens wiederverwendet werden könne.

Auf der Baustelle „Königsteiner Höfe“ wurde allerdings das Fräsgut ausgebaggert und entsorgt. Denn es war planungsseitig vorgesehen, den mit Gefällen angelegten Drainagegraben mit Vlies auszukleiden und dann mit speziellem Drainagekies zu verfüllen, damit bei Regen eindringendes Wasser in Richtung der Pumpenschächte abfließen kann. In der Rückschau bezeichnet der Bauleiter Daniel Korn auch diesen Mieteinsatz einer Bagger-Fräsen-Kombination als erfolgreich.

Quelle: www.allgemeinebauzeitung.de
