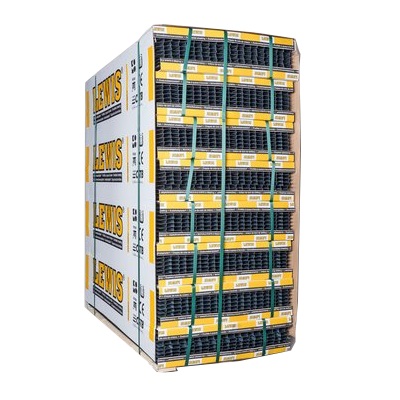

Płyty jaskółczy ogon 1220 x 630 mm vz

Płyty są walcowanymi na jaskółczy ogon stalowymi arkuszami w kształcie litery S. Są one używane jako szalunek i zbrojenie do podparcia wylewki betonowej C20/25 lub jastrychu cementowego C20/F4 na konstrukcjach drewnianych lub stalowych. Przy wysokości konstrukcji wynoszącej zaledwie 50 mm uzyskuje się bardzo stabilną podłogę. Alternatywne masy zalewowe muszą mieć odpowiednią wytrzymałość na ściskanie i rozciąganie przy zginaniu. Należy przestrzegać homologacji. Profil ma zoptymalizowaną geometrię w kształcie litery S, która sprawia, że panel jest szczególnie sztywny i zapewnia najwyższą możliwą nośność dzięki współpracy między panelem na jaskółczy ogon a masą do fugowania.

Właściwości:

Dopuszczenie nadzoru budowlanego [nr Z-26.1-36]
Może być stosowany do belek o rozstawie do 1500 mm
Wysoka trwałość dzięki zastosowaniu ocynkowanej szerokiej taśmy stalowej o kontrolowanej jakości
Wysokiej jakości strop o kilkudziesięcioletniej żywotności
Deskowanie i zbrojenie w jednym etapie roboczym
Możliwość obciążenia ruchem do 5,0 kN/m2 przy odpowiednio wysokich obciążeniach punktowych
Prosta obróbka dzięki specjalnej konstrukcji profilu
Możliwość układania bezpośrednio na konstrukcji nośnej, można pominąć stare deski
Konstrukcja profilu zapewnia wystarczającą wentylację konstrukcji nośnej
Ciężar własny wraz z fugą ok. 90 kg/m2 [ok. 0,9 kN/m2], przy standardowej strukturze 50 mm
Bezpieczne stosowanie okładzin powierzchniowych, nawet wielkoformatowych płytek ceramicznych
Możliwość uzyskania odporności ogniowej na poziomie 60-120 minut
Izolacyjność od dźwięków powietrznych i uderzeniowych zgodna z normą DIN 4109 oraz doskonała izolacyjność od dźwięków uderzeniowych
Podłogi wodoodporne
Sprawdzone od ponad 80 lat

Możliwe zastosowania:

Renowacja podłóg w starych budynkach, przebudowa poddaszy,
Przebudowa budynków, nowe konstrukcje ze stalowymi lub drewnianymi belkami
Drewniane konstrukcje belkowe.
Podłogi oddzielające mieszkania o odpowiednich parametrach ochrony akustycznej i przeciwpożarowej.
Wodoodporne podłogi z okładzinami ceramicznymi na
Drewnianej konstrukcji belkowej do pomieszczeń mokrych i kuchni.
Ogrzewanie podłogowe na drewnianej konstrukcji belkowej.
Podłogi o zwiększonym obciążeniu ruchem.
Konstrukcje specjalne, takie jak konstrukcje sceniczne, galerie,
Tarasy, balkony itp.
Konstrukcja zespolona do usztywniania belek drewnianych
Płyta nośna ogrzewania podłogowego [podłoga, ściana, sufit]
