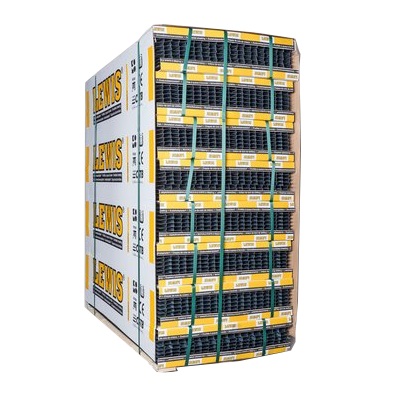

Schwalbenschwanzplatten 1220 x 630 mm vz

Die Platten sind S-förmig gewalzte Schwalbenschwanzstahlbleche. Sie dienen als Schalung und Bewehrung für die Aufnahme einer Vergussmasse Beton C20/25 oder Zementestrich C20/F4 auf Holz oder Stahlträgerkonstruktionen. Mit einer Aufbauhöhe von nur 50 mm erhält man einen sehr tragfähigen Fußboden. Alternative Vergußmassen müssen entsprechende Druck- und Biegezugfestigkeiten aufweisen. Wir bitten um Beachtung der Zulassung. Das Profil hat eine optimierte S-förmige Geometrie, wodurch die Steifigkeit der Platte besonders hoch ist und die Zusammenarbeit zwischen der Schwalbenschwanzplatte und der Vergussmasse die höchst mögliche Tragfähigkeit gewährleistet.

Eigenschaften:

Bauaufsichtliche Zulassung [Nr. Z-26.1-36]
Einsetzbar für Balkenabstände bis 1.500 mm
Hohe Haltbarkeit durch Verwendung von qualitätskontrolliertem, verzinktem Breitbandstahl
Hochwertige Fußböden mit einer Lebensdauer von mehreren Jahrzehnten
Schalung und Bewehrung in einem Arbeitsgang
Verkehrslasten bis 5,0 kN/m2 möglich bei entsprechend hohen Punktbelastungen
Einfache Verarbeitung durch die spezielle Profilgebung
Verlegung direkt auf die Tragkonstruktion möglich, die alte Dielung kann entfallen
Die Profilgebung gewährleistet ausreichende Belüftung der Unterkonstruktion
Eigengewicht inkl. Vergussmasse ca. 90 kg/m2 [ca. 0,9 kN/m2], beim Standardaufbau von 50 mm
Gefahrloser Einsatz der Oberflächenbeläge, sogar großformatige keramische Fliesen
Feuerwiderstand von 60 – 120 Minuten kann erreicht werden
Luft- und Trittschalldämmwerte nach DIN 4109 und gehobener Trittschallschutz kann erreicht werden
Wasserbeständige Fußböden
Seit mehr als 80 Jahren bewährt

Anwendungsmöglichkeiten:

Fußbodensanierung in Altbauten, Dachgeschossausbauten,
Umnutzung von Gebäuden, Neubau mit stählernen oder
Holzbalkenkonstruktionen.
Wohnungstrennende Fußböden mit entsprechenden Schall- und Brandschutzwerten.
Wasserbeständige Fußböden mit keramischen Belägen auf
Holzbalkenkonstruktion für Feuchträume und Küchen.
Fußbodenheizung auf Holzbalkenkonstruktion.
Fußböden mit erhöhten Verkehrslasten.
Sonderkonstruktionen wie z. B. Bühnenbau, Galerien,
Terrassen, Balkone etc.
Verbundkonstruktion zur Aussteifung der Holzbalken
Trägerplatte Fußbodenheizung [Boden, Wand, Decke]
